As aplicações de alta altitude apresentam um conjunto exclusivo de desafios para muitas tecnologias, e os núcleos térmicos resfriados não são exceção. Como fornecedor de núcleos térmicos resfriados, testemunhei em primeira mão os requisitos específicos de projeto que esses núcleos devem atender para executar efetivamente em ambientes de alta altitude.
Considerações ambientais
As regiões de alta altitude são caracterizadas por baixa pressão do ar, temperaturas extremas e altos níveis de radiação. Esses fatores ambientais têm um impacto profundo no desempenho e durabilidade dos núcleos térmicos resfriados.
Baixa pressão do ar
Em grandes altitudes, a pressão do ar é significativamente menor do que no nível do mar. Essa baixa pressão do ar afeta os mecanismos de transferência de calor dentro do núcleo térmico resfriado. A convecção, que é um importante método de dissipação de calor em condições normais, torna -se menos eficiente à medida que a densidade do ar diminui. Como resultado, o projeto de núcleos térmicos resfriados para aplicações de alta altitude deve confiar mais em outros métodos de transferência de calor, como condução e radiação.
Para melhorar a condução, o núcleo térmico deve ser projetado com materiais de condutividade térmica alta. Por exemplo, ligas de cobre e alumínio são comumente usadas na construção de dissipadores de calor e outros componentes dentro do núcleo. Esses materiais podem transferir rapidamente o calor para longe dos detectores infravermelhos sensíveis.
Em termos de radiação, o acabamento da superfície do núcleo pode ser otimizado. Um revestimento preto - anodizado ou alto - emissividade pode ser aplicado ao exterior do núcleo para aumentar sua capacidade de irradiar calor para o ambiente frio de alta altitude.
Temperaturas extremas
As áreas de alta altitude geralmente sofrem variações de grandes temperaturas, de noites extremamente frias a dias relativamente quentes. Os núcleos térmicos resfriados precisam ser capazes de operar dentro de uma ampla faixa de temperatura.
O sistema de resfriamento do núcleo deve ser projetado para lidar com essas flutuações de temperatura. Por exemplo, os resfriadores criogênicos usados em núcleos térmicos resfriados devem poder manter uma temperatura operacional estável para os detectores de infravermelho, independentemente da temperatura externa. Isso pode exigir o uso de sistemas de controle avançado que podem ajustar a potência de resfriamento com base na temperatura ambiente.
Os materiais utilizados na construção do núcleo também precisam ter uma boa estabilidade térmica. Eles não devem expandir ou contrair significativamente com as mudanças de temperatura, pois isso pode levar a estresse mecânico e potencialmente danificar o núcleo. Por exemplo, certos materiais de cerâmica são conhecidos por seu baixo coeficiente de expansão térmica e podem ser usados no projeto do alojamento do detector.
Radiação de alto nível
Os ambientes de alta altitude são expostos a níveis mais altos de radiação, incluindo raios cósmicos e explosões solares. Essa radiação pode causar danos aos componentes eletrônicos dentro do núcleo térmico resfriado, como os detectores de infravermelho e a leitura associada - circuitos integrados (ROICs).
Para proteger contra a radiação, os materiais de proteção podem ser incorporados ao design do núcleo. O chumbo e o tungstênio são comumente usados como escudos de radiação devido ao seu alto número atômico, o que os torna eficazes na absorção e espalhamento da radiação. Além disso, os componentes eletrônicos podem ser projetados com técnicas de endurecimento de radiação, como o uso de circuitos redundantes e códigos de correção de erro para minimizar o impacto dos erros induzidos por radiação.
Requisitos de desempenho
Em aplicações de alta altitude, os núcleos térmicos resfriados são frequentemente usados para tarefas críticas, como vigilância, reconhecimento e pesquisa científica. Portanto, eles precisam atender aos requisitos rígidos de desempenho.
Alta sensibilidade
O núcleo térmico resfriado deve ser altamente sensível para detectar sinais de infravermelho fraco. Na vigilância de alta altitude, por exemplo, os objetos de destino podem ser pequenos e a uma grande distância, resultando em emissões infravermelhas de intensidade muito baixa. Um núcleo de alta sensibilidade pode melhorar a faixa de detecção e a precisão.
Para obter alta sensibilidade, os detectores de infravermelho dentro do núcleo precisam ter uma diferença de temperatura equivalente a ruído de baixo ruído (NETD). Isso pode ser realizado por meio de materiais de detector avançado e processos de fabricação. Por exemplo, os detectores de telurida de cadmio de mercúrio (MCT) são conhecidos por sua alta sensibilidade e são amplamente utilizados em núcleos térmicos resfriados.
Alta resolução
A imagem de alta resolução é frequentemente necessária em aplicações de alta altitude. Um núcleo térmico resfriado de alta resolução pode fornecer informações mais detalhadas sobre os objetos de destino, o que é crucial para tarefas como identificação e análise de destino.
O design do núcleo deve incorporar um grande número de elementos detectores. Por exemplo, um núcleo térmico resfriado com uma matriz de detector de contagem de alto pixel pode capturar mais informações espaciais, resultando em uma imagem mais nítida e mais detalhada. Além disso, o sistema óptico do núcleo deve ser otimizado para garantir que a luz infravermelha seja focada com precisão na matriz do detector.
Taxa de quadros rápida
Em aplicações dinâmicas de alta altitude, como rastrear alvos em movimento, uma taxa de quadros rápida é essencial. Um núcleo térmico resfriado de alta velocidade pode capturar mudanças rápidas na cena infravermelha, permitindo monitoramento e análise de tempo real.
Os eletrônicos de leitura - OUT do núcleo precisam ser projetados para suportar a transferência de dados de alta velocidade. Isso pode envolver o uso de barramentos de dados de alta largura de banda e algoritmos de processamento de dados eficientes. Além disso, o sistema de refrigeração deve ser capaz de acompanhar a operação de alta velocidade do núcleo para evitar superaquecimento.
Projeto mecânico e elétrico
O projeto mecânico e elétrico de núcleos térmicos resfriados para aplicações de alta altitude também possui requisitos específicos.
Estabilidade mecânica
Plataformas de alta altitude, como aeronaves e drones, estão sujeitas a vibrações e choques. O núcleo térmico resfriado precisa ser mecanicamente estável para garantir uma operação confiável.
O núcleo deve ser montado com segurança dentro da caixa usando materiais de amortecimento de vibração. Por exemplo, suportes de borracha ou silicone podem ser usados para isolar o núcleo das vibrações da plataforma. Além disso, os componentes internos do núcleo devem ser firmemente fixados para evitar qualquer movimento que possa afetar o desempenho do núcleo.
Eficiência de energia elétrica
Em aplicações de alta altitude, a energia geralmente é limitada, especialmente para plataformas alimentadas por bateria. Portanto, o núcleo térmico resfriado deve ser projetado para ser poder - eficiente.
O sistema de refrigeração, que é um dos principais consumidores de energia do núcleo, deve ser otimizado para a eficiência energética. Por exemplo, o refrigerador criogênico pode ser projetado com um compressor de velocidade variável que pode ajustar seu consumo de energia com base na demanda de resfriamento. Além disso, os componentes eletrônicos dentro do núcleo devem ser selecionados para sua operação de baixa e potência.
Nossas ofertas de produtos

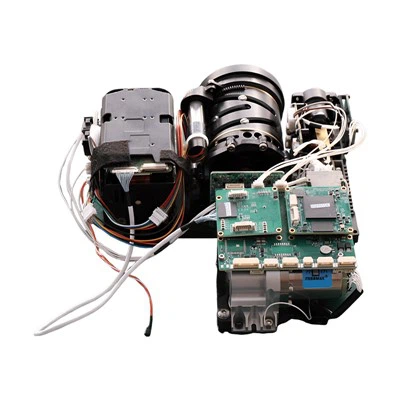

Como fornecedor de núcleos térmicos resfriados, oferecemos uma variedade de produtos projetados especificamente para atender aos requisitos de aplicações de alta altitude. NossoNúcleo de câmera infravermelha resfriadaFornece alta sensibilidade e resolução, tornando -a ideal para vigilância de longa faixa. OMódulos de câmera resfriadossão compactos e de potência - eficientes, adequados para uso em pequenos veículos aéreos não tripulados. NossoSistema de câmera térmica resfriadaOferece uma solução completa com recursos avançados, como taxas de quadros rápidas e processamento de dados reais - tempo.
Se você precisar de núcleos térmicos resfriados para aplicações de alta altitude, convidamos você a entrar em contato conosco para uma discussão detalhada sobre seus requisitos específicos. Nossa equipe de especialistas está pronta para fornecer soluções e suporte personalizados durante todo o processo de compras.
Referências
- Smith, J. (2018). Tecnologia de imagem térmica para aplicações de alta altitude. Journal of Infra -Science, 25 (3), 123 - 135.
- Johnson, A. (2019). Considerações de projeto para detectores térmicos resfriados em ambientes extremos. Anais da Conferência Internacional sobre Imagem Térmica, 456 - 462.
- Brown, K. (2020). Avanços em sistemas de imagem térmica de alta altitude. Transações IEEE em sistemas aeroespaciais e eletrônicos, 56 (2), 890 - 901.
